產品特性：
- 整體工件量測
- 偏心偏擺一次檢出
- 表面粗糙度檢出
- 工件平面度檢測
- 垂直度偏心距測量
- 偏擺偏心角度標示

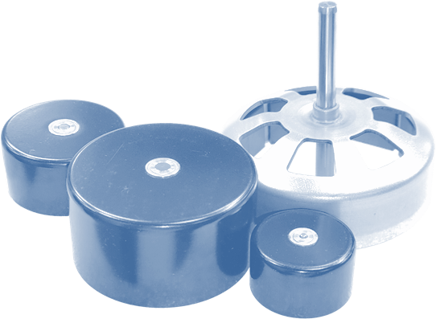

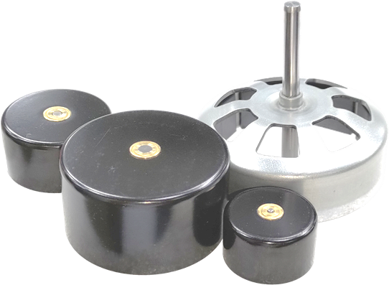

- 適用鐵殼, 軸流扇, 橫流扇
- 最大擺幅 10.0 mm
- 感測器精度 1.0 μm

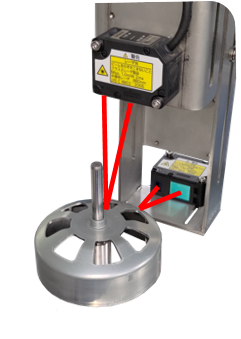

- 工件偏心偏擺量測－高解析度雷射位移計可以準確地同時測量工件的偏心及偏擺量
- 粗糙度、平面度、垂直度－通過精密演算法析出各種扇葉成形時可能的問題

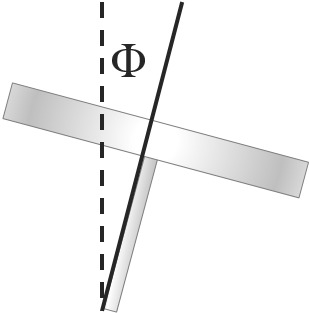

- 垂直度及軸心歪斜－偏擺測量同時檢出軸心垂直度及其傾斜的角度
- 顯示工件歪斜幅度及角度－工件傾斜幅度及角度是模具修改的基本依據，儀器自動指引修模方向

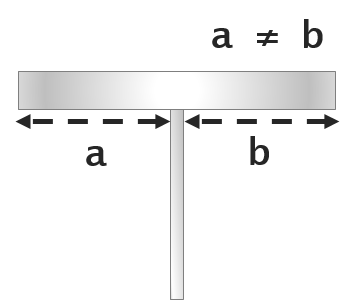

- 偏心距及軸心偏移－徑向測量檢測出軸心與轉子中心偏移的距離
- 顯示工件偏移幅度及角度－軸心偏移幅度及角度是模具修改的基本依據，儀器自動指引修模方向
- 橫流扇葉尖偏擺測量－高精度測量演算法能正確地檢出橫流扇葉尖的偏擺量
- 軸流扇葉尖垂直度測量－軸流扇葉非連續面葉片可測得扇葉葉尖細微斷裂瑕疵
- 非接觸式位移檢測－非接觸式高解析度雷射位移計沒有負載效應，更能真實反映工件偏擺偏心

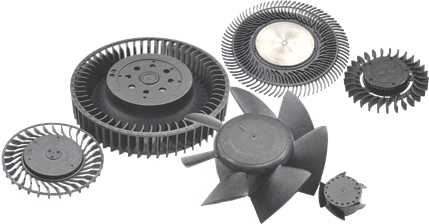

- 適用多種風扇材質－高階位移感測器適用於多種材質，例如塑料、鋁金屬、半透明壓克力工件
- 適用多種半徑工件－簡易調整機構，適用多種半徑的工件直徑範圍：50 - 100 mm

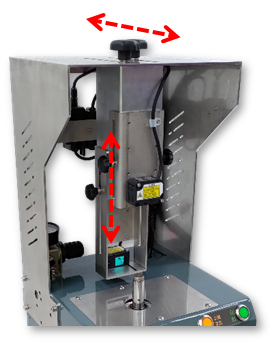

- 高度調整，上下零點位置設定－廣闊範圍機構調整，適用各式高度的工件高度範圍：1 - 50 mm
- 精密夾具，高精度，高重現－模組化設計，更換治具更方便，防塵防水使用壽命更長

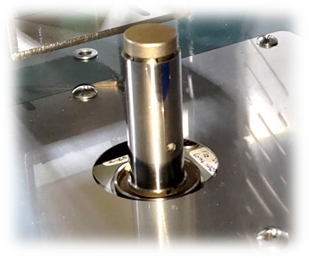

- 適用多種軸心－一機多用途，多種軸心模組化設計，使用更彈性，軸心直徑範圍：3.0 - 8.0 mm
- 分析工件上下跳動原因－精密演算法解析出原始資料中的工件平面度以及垂直度的資訊
- 禁區排除凹陷表面估測垂值度－運用工件表面部分平整區測得垂直度與偏擺度

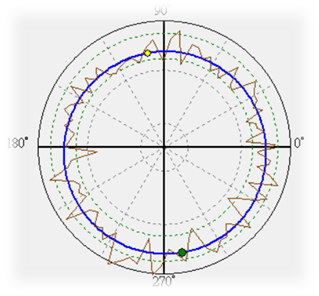

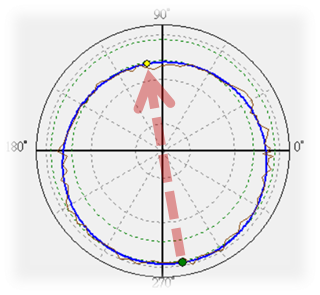

- 最高、最低、最近、最遠點標示－圖形標示工件軸向偏擺的最高與最低點、徑向擺幅的最近與最遠點
- 傾斜角度的方向－垂直度的角度及圖形化顯示、傾角角度數值顯示

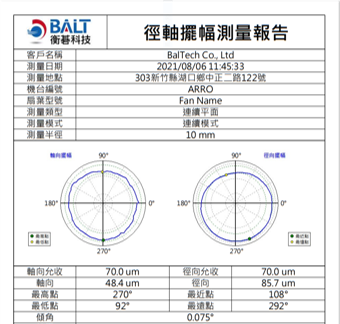

- 多種測式報告格式輸出－測量數據格式化報表輸出，可自訂Logo及標籤
- 二維條碼生產履歷管理－條碼Barcode生產履歷管理，避免人為錯誤，提高生產履歷管理正確性及可靠性
- 統計表 & 資料庫－生產數據可視化，品質管理數據化，品質沒煩惱

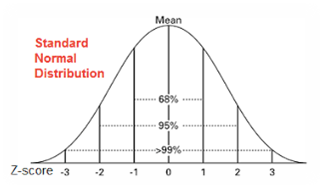

- 批量統計圖表－測量資料自動記錄，統計彙整為有用的資訊，更利於品質管理
- USB 隨插即用－USB介面支持熱插拔和即插即用，機器設備安裝維護更方便
- USB 3.0 高速傳輸－高速傳輸以即時顯示偏擺測量產生的大量資訊

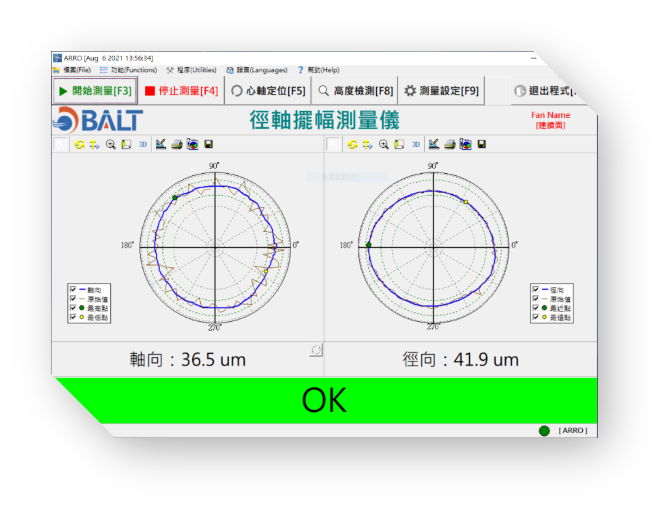

軟體操作簡單, 偏心偏擺一次檢出
- 圖形化顯示偏擺偏心
- 偏擺偏心角度自動標示
- OK / NG 自動判定
- 傾斜偏心角度顯示
- 表面粗糙度顯示
- 工件平面度檢示
- 析出軸心垂直度偏心距
- 紀錄及統計來料

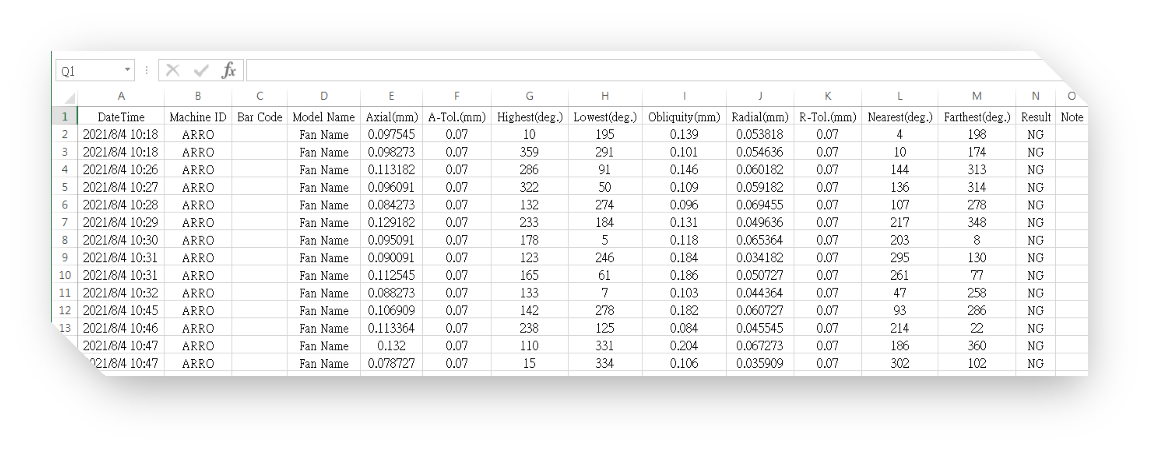

- Excel 格式統計輸出
- 繁/簡/英 三種語言顯示

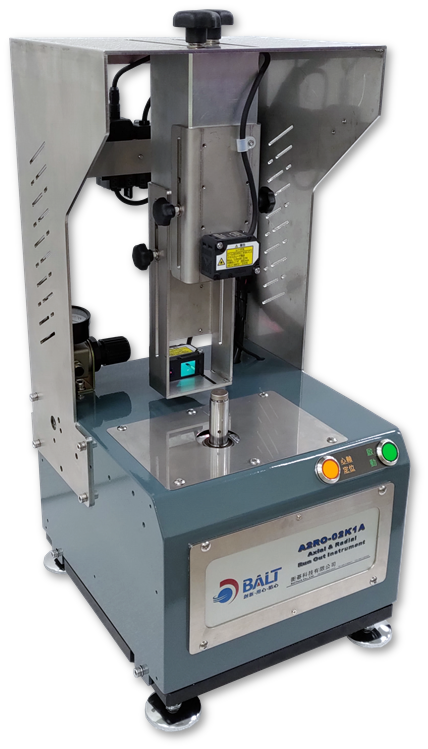

| A2RO-02K1A Non-contact Axial & Radial Run-Out Instrument | |
| 工件直徑範圍 | 50 mm – 100 mm |
| 工件高度範圍 | 1 – 50 mm |
| 最大工件重量 | 100 g |
| 工件軸心範圍 | 3.0 – 8.0 mm |
| 適用工件樣式 | 鐵殼、軸流扇(軸向)、橫流扇(軸向) |
| 偏擺測量範圍 | 10 mm |
| 雷射感測器最小解析度 | 1.0 μm ( 0.000001 m) |
| 適用工件材質 | ABS/塑料/鋁 |
| PC 連接介面 | USB 3.0 |
| 適用作業系統 (OS) | WinXP/Win8/Win10 |
| 外觀尺寸(L x W x H) | 265 x 300 x 600 mm |
| 機器重量 | 約 35.0 kg |
| 電源供應 | 200 - 220V (單相, 50 / 60 Hz) |
| 氣壓源 | 5.0 – 6.0 kg/cm2 |
| 環境溫度 | 10 – 60 ℃ |
| 環境濕度 | 25 - 80% |
