產品特性：
- 非接觸式垂直偏擺檢測
- 垂直度傾斜角測量
- 最大偏擺範圍 10.0 mm
- 感測器精度 1.0 um
- 最高/最低角度標示
- 整體扇葉偏擺量測
- 扇葉平整度檢測
- 表面粗糙度檢出

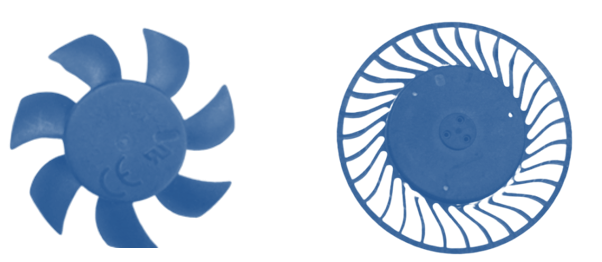

- 連續面/非連續面扇葉
- 適用軸流扇/橫流扇
- 扇葉葉形偏擺量測－高解析度雷射位移感測器能準確地測量扇葉葉形的偏擺量
- 表面粗糙度檢出－扇葉葉形的表面平整度(粗糙度)可檢測扇葉成型條件的問題

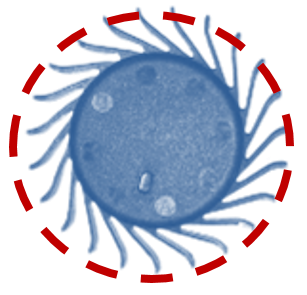

- 非連續面葉片變形偏擺測量－高精度測量演算法能正確地檢出非連續面葉片外圍的偏擺量
- 扇葉葉片完整性測量－藉由非連續面葉片偏擺量測更能檢測出細微瑕疵

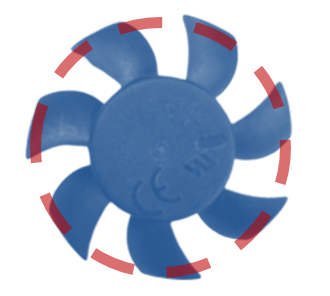

- 軸流扇非連續面垂直度測量－軸流扇葉非連續面葉片可測得扇葉葉尖細微斷裂瑕疵
- 曲面扇葉葉片測量－異常偏擺量能反映軸流扇葉葉片破損情形進而可調整射出成型條件
- 垂直度及軸心歪斜測量－偏擺量測量同時可測出軸心垂直度, 機器同時顯示軸心傾斜位置及象限
- 自動顯示扇葉歪斜大小及位置－扇葉歪斜大小及位置是模具修改的基本依據,儀器自動指引修模方向

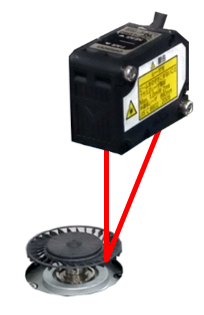

- 非接觸式垂直偏擺檢測－非接觸式高解析度雷射位移感測器沒有負載效應,更能真實反映扇葉偏擺量
- 適用多種風扇材質－高階位移感測器適用於多種材質,例如塑料葉片,鋁金屬葉片,半透明葉片
- 軸流扇3D自動模型建立－儀器軟體可自動掃瞄扇葉3D模型,同時建立3D模型.適用更多種扇葉

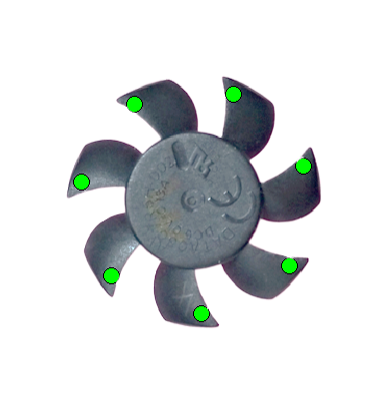

- 軸流扇非連續葉片快速測量－根據扇葉3D模型可快速測得葉片偏擺,生產品保速度更快

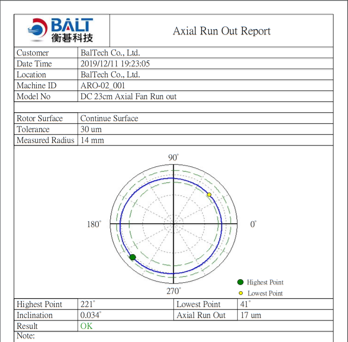

- 多種測式報告格式輸出－測量數據格式化報表輸出,可自訂Logo及標籤
- 二維條碼生產履歷管理－條碼Barcode生產履歷管理,避免人為錯誤,提高生產履歷管理正確性及可靠性

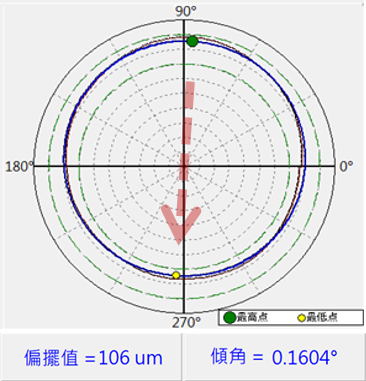

- 最高點/最低點標示－風扇扇葉葉形上下偏擺的最高點與最低點圖形標示及角度顯示

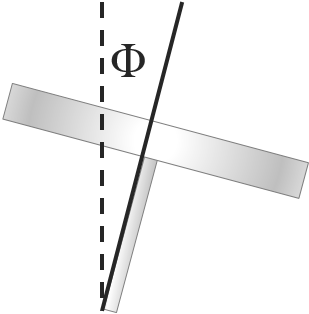

- 葉片傾斜角度時的方向－垂直度的角度及傾斜角角度圖形化顯示,傾斜角絕對值數值顯示
- 可略過定位孔估測垂值度－扇葉表面定位孔自動跳過量測,任何葉片均能適用
- 禁區限定排除凹陷表面－運用扇葉表面部分平整區測得得葉片的垂直度與偏擺度
- 偏擺度與垂直度同時顯示－偏擺原始資料與垂直度同時顯示,分析葉片上下跳動的主要來源更簡易
- 上下極限顯示－可輕易且快速分辨過高與過低的區域及象限

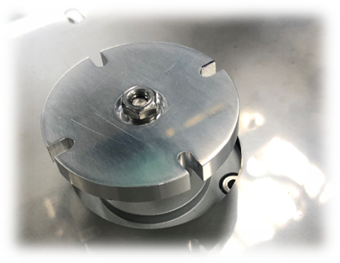

- 精密夾具，高精度，高重現－模組化設計精密夾具更換製具更方便,高度防塵防水使用壽命更長

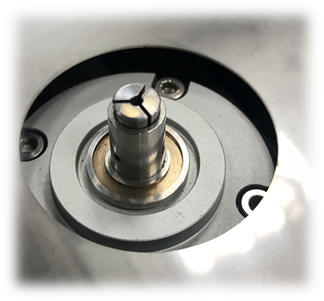

- 適用多種軸心0.8mm - 3.0 mm－一機多用途,多種軸心模組化設計,適用多種軸心使用更彈性
- 標準件校正, 國際追朔,正確保證－儀器標準件可隨時檢驗機器設備的正確性,以確保量測數值的可靠性
- 機台驗證更方便－多種規格標準件,讓機台檢驗更便利,量測品質無煩惱
- 適用多種半徑扇葉葉片－簡易調整機構,適用多種半徑的扇葉葉片,直徑範圍 10mm - 80mm
- 高度調整, 上下零點位置設定－廣範圍調整機構適用多種高度的扇葉,高度範圍 10mm - 50mm

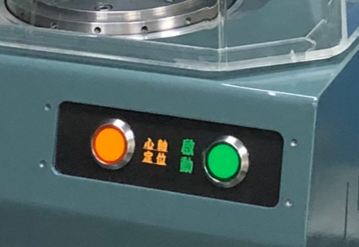

- 安全式啟動按鈕－啟動按鈕具有安全防護預防人為誤觸,設備使用更安全,安全等級更高
- 雷射零點指引線－可見光紅色雷射零點指引線,作業員取放工件更便利

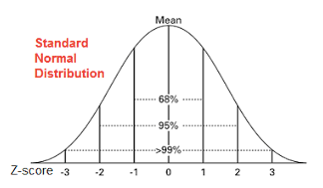

- 統計表 + 資料庫－統計功能讓生產數據可視化,生產品質管理數據化,品質沒煩惱
- 批量統計圖表－自動資料紀錄,統計彙整,讓資料變為有用的資訊,更利於品質管制
- USB Plug and Play－USB介面支持熱插拔和即插即用,機器設備安裝維護更方便
- USB3.0 高速傳輸介面－葉片偏擺量測試會產生大量數據, 高速傳輸讓測量資訊即時顯示於螢幕上

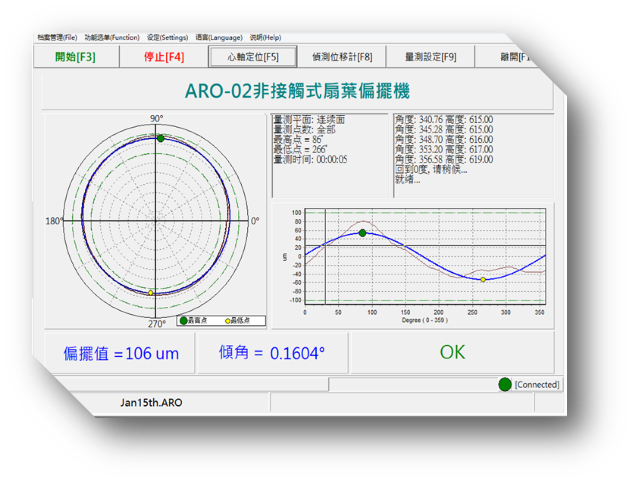

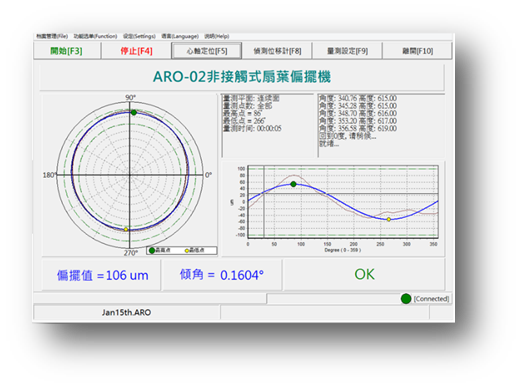

智慧 AI 指引, 軟體操作更簡單
- 圖形化顯示偏擺圖形
- 最高點/最低點自動標示
- Go/No Go 自動判定
- 傾斜角度顯示
- 傾斜方位顯示
- 紀錄及統計來料
- 表面粗糙度顯示
- 圓滑表面化處理

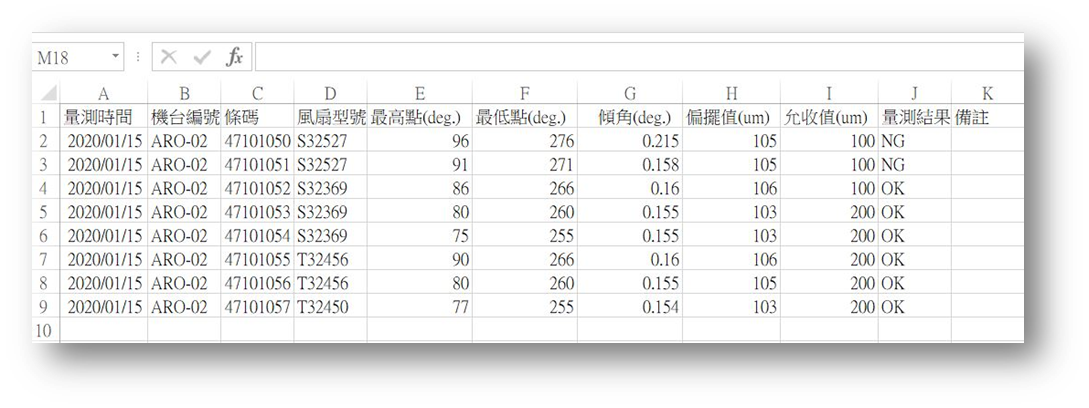

- Excel 格式報表輸出
- 中/英/簡 多國語言顯示

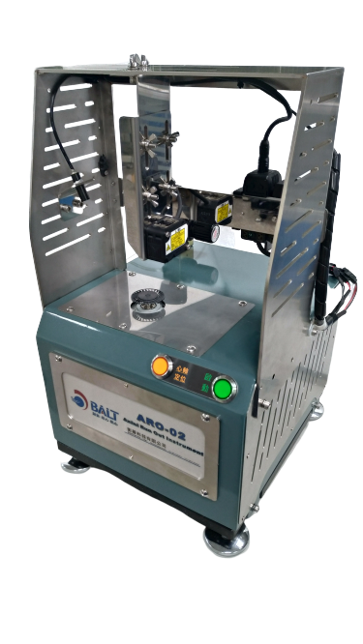

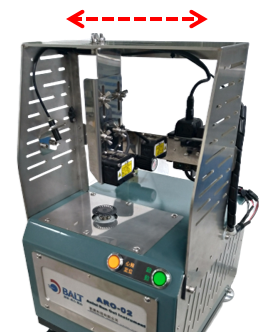

| ARO-02 non-contact Axial Run-Out Instrument | |
| 扇葉直徑範圍 [mm] | 10 mm – 80 mm |
| 扇葉直徑範圍 [mm] | 1.0 mm –50 mm |
| 最大扇葉重量 [kg] | < 100 grams |
| 扇葉軸心範圍 (mm) | 0.8mm – 3.0mm |
| 適用風扇樣式 (fan style) | 軸流扇 or 橫流扇 |
| 偏擺測量範圍 (max – min) | 10.0 mm |
| 雷射感測器最小解析度 (resolution) | 1.0 um ( 0.0000001 m) |
| 適用風扇材質 | ABS/塑料/鋁 |
| PC 連接介面 (interfacing) | USB 3.0 |
| 適用作業系統 (OS) | WinXP/Win8/Win10 |
| Mechanical size (L x W x H) | 360.0 x 310.0 x 770.0 (mm) |
| Weight of machines | < 30.0 Kg |
| Power requirement | 200 - 220V (Single phase , 50 or 60Hz) |
| Air source pressure requirement | 5.0 – 6.0 Kg/cm^2 |
| Environmental temperature | 10 – 60 degree C |
| Environmental humidity | 25% - 80% |
