產品特性：

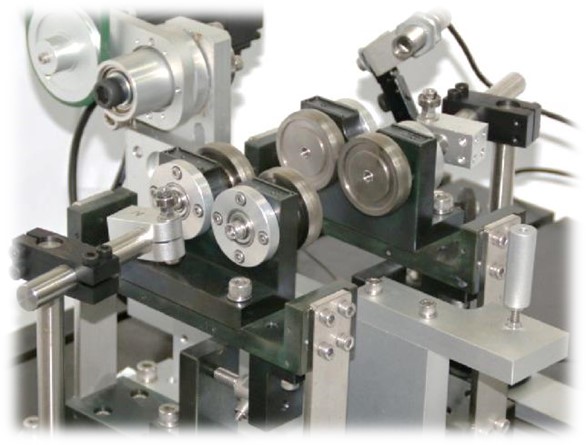

- 模組化設計適用多樣轉子
- 硬支撐平衡測量免試重
- 高平衡精度 0.1um
- 節能伺服馬達驅動
- 加質量/減質量平衡設計

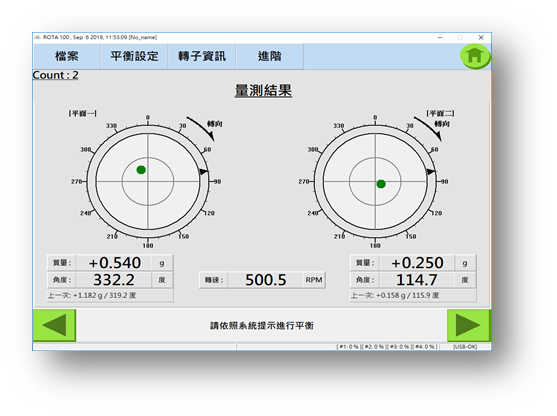

- 單/雙雷達圖形化顯示
- ISO1940 平衡公差計算
- 人體學設計
- 安全防護設計
量測單元功能
- 測試單元轉速測量範圍:100~5000rpm
- 具有不平衡重量及角度檢測功能
- 可選擇不平衡重量加/減重設定及不平衡重量及角度修正指示功能
- 可選擇顯示靜不平衡,偶不平衡及動不平衡
- 公差內/外顯示
- 分量功能,當修正點為不連續分佈時,不均衡量可自動分配至各修正點上
- 治具補償功能，此功能可補償因治具之偏心或不平衡引起之誤差

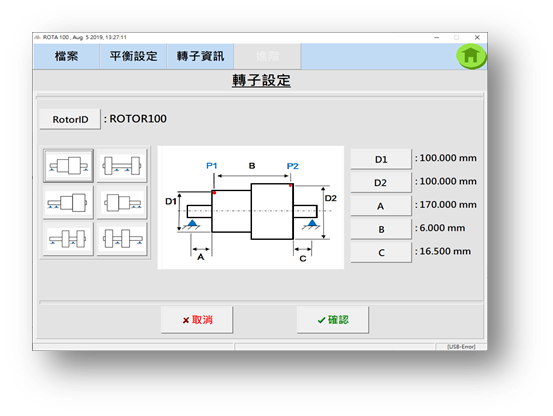

- 檔案記憶，方便各種工件設定之檔案管理
- 自動選擇感度範圍功能

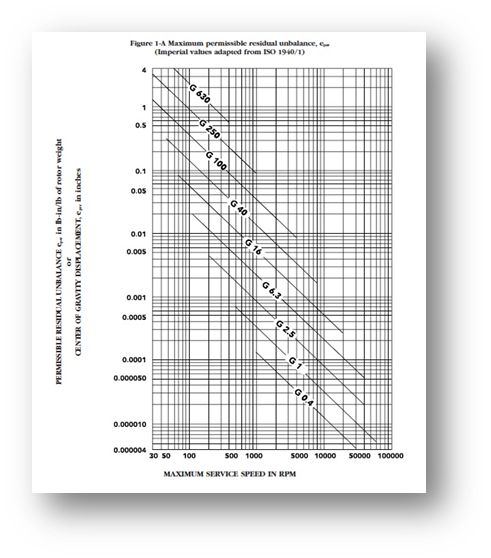

- ISO1940平衡公差自動計算功能
控制配備
- TFT觸控式彩色顯示幕15吋(含)以上，圖形佈置清晰，以數字及座標顯示不平衡、角度功能
- 具有滑鼠及鍵盤以操作量測單元
- 量測單元以Windows為基礎，加上平衡程式介面
- 具已完成數據資料列印功能並附有A4雙面黑白列印雷射印表機(1台)及原廠替換碳粉匣(2個)
- 操作控制面板包含平衡機旋轉啟停、無段變速旋鈕、電源指示燈、緊急停止按鈕
| ROTA – H10 Balancing Machine | |
| 最大轉子直徑 | 360mm |
| 軸頸支撐範圍 | 5mm ~ 50mm |
| 機底座尺寸 | 長:500mm |
| 兩支撐架支撐範圍 | 最小距離:40mm |
| 最大距離:450mm | |
| 皮帶驅動直徑範圍 | 10-150mm |
| 驅動馬達功率 | 200W 交流伺服驅動馬達 |
| 驅動方式 | 皮帶驅動 |
| 轉速測量範圍 | 100~5000rpm |
| 電源規格 | 電壓220VAC，三相電源，頻率60Hz |
| 電源穩壓器 | Yes |
| 殘餘不平衡量Umar | 0.1um |
| 不平衡修正比URR | 95% |
| Operating Temperature | 10 ~ 55°C (32 ~ 131°F) |
| Operating Humidity | 10-80%RH, non-condensing |

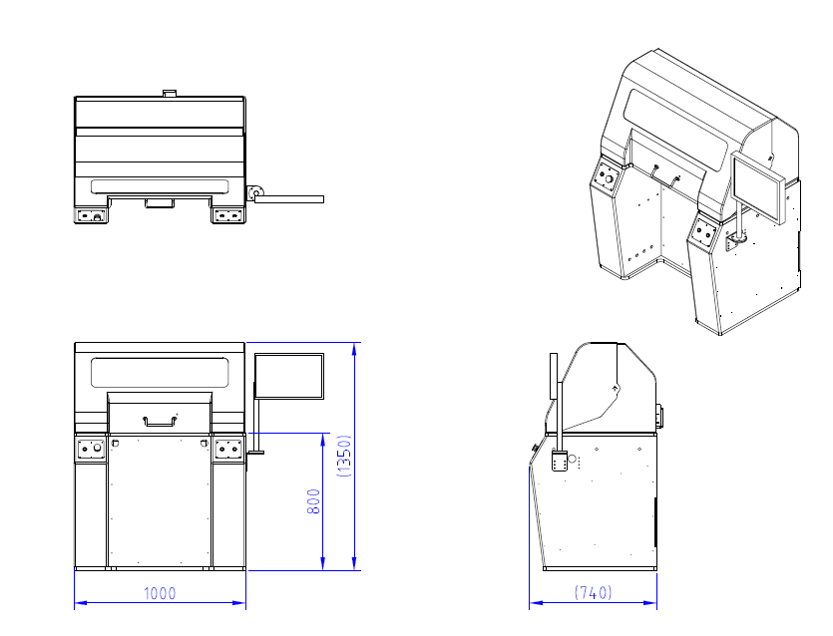

| Dimension(L x W x H) | 1000 x 740 x 1350 mm |
| Weight | ~300Kg |
| Note : Changes to appearance and specifications are subject to change without notice | |

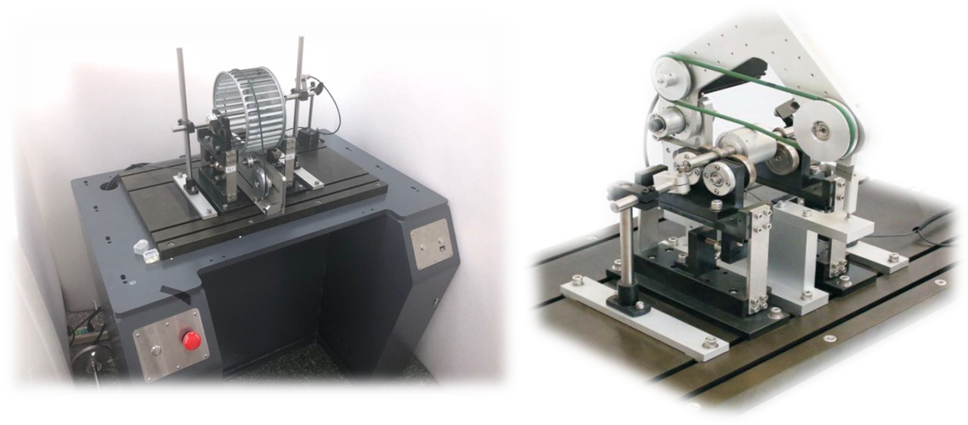

- ROTA-H10 Dual Planes Balancing Machine
