產品特性：
- 精密磨床線上平衡
- 延長砂輪及主軸壽命
- 角度指示平衡更簡單
- RS485 與 HMI 直接通訊
- 磨床撞機即時保護
- 低成本高效益
- 減少砂輪安裝時間
- 修砂或換砂後直接平衡
- 線上研磨品質監控警報
- 大幅改善研磨工件的面粗度,平坦度,平行度,真圓度,圓筒度,真直度和尺寸公差
- 可降低研磨砂輪的燒傷,裂損,加工變質等品質異常現象及延長工件壽命
- 降低加工時低頻工作噪音及延長砂輪和修整裝置的壽命
- 提高研磨加工精度,穩定性和批量一致性(CPK值)
- 確保磨床主軸與軸承壽命, 延長磨床維修間隔, 降低磨床及砂輪維修成本
- 引導式操作介面－內建操作指引，無須訓練也能快速上手
- 多點 RS485 Interface 輸出－內建RS485通訊介面，與HMI控制器連線控制更方便
- 高靈敏度工業級加速規－工業級不平衡感測器讓平衡儀更能精準地測量到砂輪的不平衡, 平衡校正有更佳可靠度
- 平衡最高精度可達 0.01 um－內建最先進現代化DSP處理器，讓平衡最佳可達0.01 um(p-p)
- 磨床撞機保護－碰撞瞬間立即停機保護，確保砂輪/加工件/主軸不會造成嚴重損毀

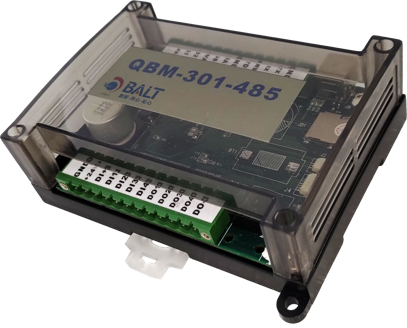

- DI / DO 數位 PLC 介面－PLC與QBM301間可藉由數位DIO介面建立起溝通管道

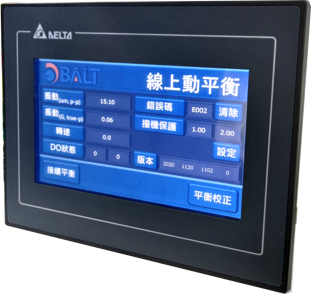

- 觸控式螢幕，直覺式操作－電阻式觸控式面板，戴手套也能操作
- IP65 防水防油設計－工業等級防水防油設計，室內外適用

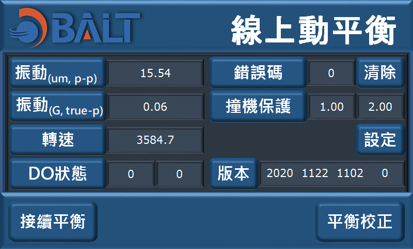

- 圖形化介面－簡單明瞭的操作介面，測量更便捷
- 研磨品質監測－可藉由振動感測器實現研磨品質監測

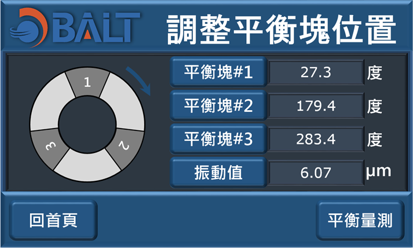

- 絕對不平衡角度顯示－內建DSP處理器會自動測量並轉換為平衡塊的絕對角度，依照指引快速完成平衡校正
- 相對不平衡相角指示－殘餘量平衡修正會自動指示相對角度，微量移動平衡塊效果更佳
- ASCII Mode / RTU Mode
- ASCII 模式 : 資料在傳輸時，使用美國標準通訊交換碼
- RTU 模式 : 此方式較ASCII模式有更好的傳輸效率

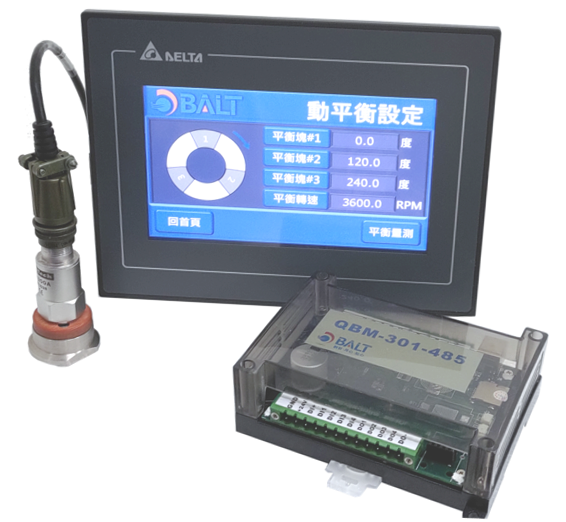

| QBM-301-HMI Online Grinding-Wheel Balance | |
| Dimension of TFT Panel | 7 Inches Color TFT |
| Touch Screen Type | Resistive Touch |
| Number of Channel | One or tw |
| Maximal Resolution | 0.01 um(p-p) |
| IEPE analog interface | 24V (4mA) |
| Vibration Sensor | Piezo Accelerometer |
| Sampling Rates(S/s) | up to 23K |
| Resolution(Bits) | 24 bits |
| ADC Type | Simultaneously |
| PLC interface DI | 2 channels |
| PLC interface DO | 2 channels |
| Supports USB 2.0 | Plug & Play |
| Power Consumption | Typical: 24V @ 180mA; Max.: 24 V @220 mA |
| Power Requirement | DC 22V - 26V |
| Operating Temperature | 0 ~ 55°C (32 ~ 131°F) |
| Operating Humidity | 10-90%RH, non-condensing |
| Dimension(L x W x H) | 150 x 210 x 51 mm |
| Weight | 700 grams |
※Changes to appearance and specifications are subject to change without notice.
- QBM-301-HMI -- Single Channel Balancer
- QBM-302-HMI -- Dual Channels Balancer
